概述

a、 傳統工業爐內（熱風爐、燒結爐、加熱爐、二燃室、克勞斯?fàn)t等）溫度的檢測是通過熱電偶來測量，采用裝配式鉑銠—鉑熱電偶或雙鉑銠熱電偶，通過測量保溫墻附近的溫度，間接地反映爐內中心溫度。

b、 工業爐內工作條件十分惡劣，高溫、高壓，熱電偶對使用環境的要求和本身結構的限制，在溫度變化頻繁壓力波動大和振動的場合，造成了熱電偶測溫不準確、反應滯后，不能準確反應爐內溫度的變化。

c、 熱電偶長期工作在高溫區 1200℃～1300℃，熱電偶接線盒所處環境溫度亦高達 100～120℃，致使電偶的使用壽命很短，從幾周到幾個月不等。增加了使用成本和維護工作量。

d、 為了克服上述缺點，本公司設計生產的工業爐內專用紅外測溫裝置能很好地解決了以上問題，可確保紅外測溫系統在復雜的環境下可靠工作。

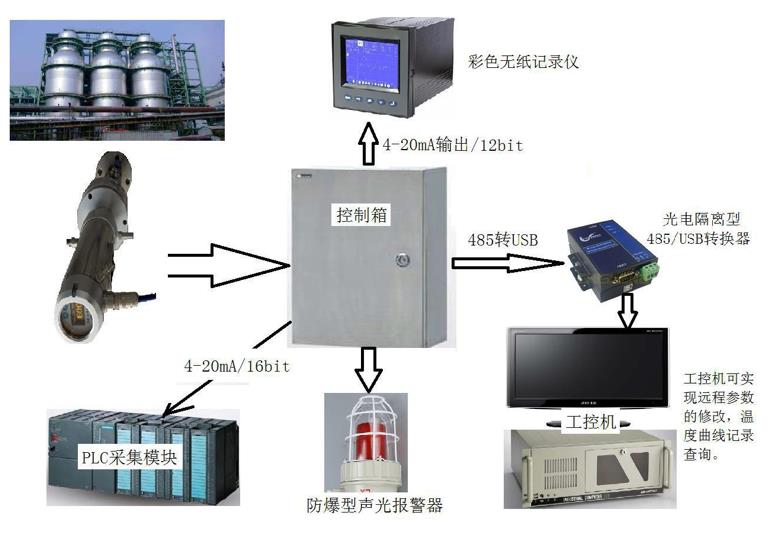

系統框圖

我公司針對工業爐內（如熱風爐、加熱爐、燒結爐、二燃室、克勞斯?fàn)t等應用場合，開發出適用于此環境的雙色紅外測溫裝置。設計配置了帶有密封隔離視窗，專用保護裝置。主裝置采用法蘭連接（可根據用戶要求定制），能很方便地連接到爐體上。紅外測溫儀通過測量被測目標的輻射值，來確定其溫度，紅外測溫儀輸出與溫度對應的 4-20mA 電流信號，給計算機或記錄儀進行處理。因?yàn)闋t內環境復雜，煙氣、粉塵等影響因素較多，一般不選用單色紅外測溫方式。我們選用雙色紅外測溫儀方式能減少發射率不同、 測量現場的灰塵、水汽和霧氣、距離的變化和物體局部被遮擋等因素對被測溫度準確性的影響。能夠增加系統的可靠性和大幅減少用戶的維護量。

 技術參數

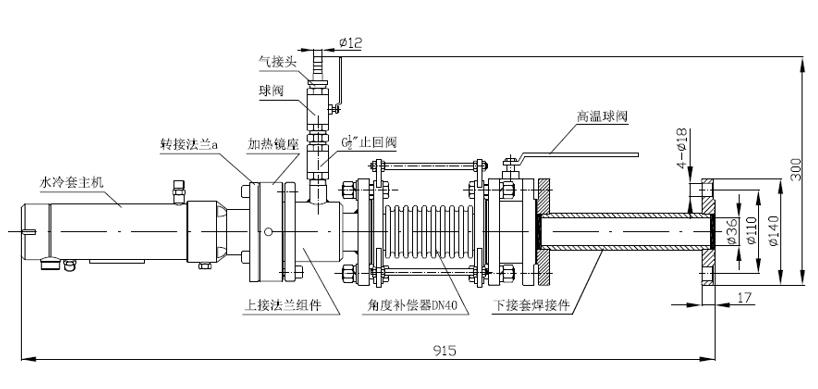

外形圖
